Lif Hidraulik Mana Yang Sesuai dengan Bengkel Anda?

Lif hidraulik sistem memanfaatkan prinsip kuasa bendalir untuk mencapai gerakan menegak terkawal dengan pendaraban daya tinggi. Peperiksaan teknikal ini merangkumi asas kejuruteraan, konfigurasi khusus aplikasi dan piawaian kualiti pembuatan yang penting untuk perolehan B2B dalam sektor automotif, perindustrian dan logistik.

Asas Kejuruteraan Kuasa Bendalir

Prinsip Pascal dalam Mekanisme Angkat

Sistem hidraulik beroperasi pada penghantaran tekanan melalui bendalir terkurung. Penggandaan daya sama dengan nisbah kawasan omboh, membolehkan penggerak padat menjana kapasiti angkat yang besar. Tekanan sistem biasanya berjulat 15-25 MPa (2,200-3,600 psi) untuk aplikasi industri.

Sistem Hidraulik lwn. Mekanikal:

Seni Bina Litar Hidraulik

Lif moden menggunakan sistem pengesan beban pusat tertutup untuk kecekapan tenaga. Pam omboh anjakan berubah melaraskan aliran mengikut permintaan, mengurangkan penjanaan haba dan penggunaan kuasa sebanyak 30-40% berbanding sistem volum malar.

Lif Hidraulik untuk Kedai Membaiki Kereta

Lif hidraulik untuk bengkel membaiki kereta aplikasi menuntut konfigurasi khusus berdasarkan susun atur ruang perkhidmatan dan keperluan pemprosesan kenderaan. Pemilihan pasca menentukan kebolehcapaian dan kecekapan aliran kerja.

Kejuruteraan Dua Jawatan lwn. Empat Jawatan

Reka bentuk dua tiang menggunakan lengan hayun boleh laras untuk akses tanpa roda, memerlukan kedudukan pusat graviti kenderaan yang tepat. Konfigurasi empat tiang menyokong operasi pandu-on dengan landasan bersepadu, membolehkan perkhidmatan penjajaran roda.

Spesifikasi Lif Automotif:

Analisis Pengagihan Beban

Kedudukan kenderaan mempengaruhi pemuatan lajur. Konfigurasi lengan asimetri meletakkan kenderaan 30% ke belakang, meningkatkan kelegaan pintu tetapi memerlukan pengesahan bahawa 85% kapasiti undian tidak melebihi di mana-mana pos.

Lif Hidraulik Mudah Alih untuk Garaj

Lif hidraulik mudah alih untuk garaj aplikasi menangani kekangan ruang dan fleksibiliti berbilang kenderaan. Kejuruteraan mobiliti mesti mengimbangi kebolehangkutan dengan kestabilan di bawah beban.

Reka Bentuk Sistem Mobiliti

Unit mudah alih menggunakan kastor bersepadu (diameter 200mm, roda poliuretana, penarafan beban dinamik 500kg) dengan penstabil jatuh turun mekanikal. Penarikan balik kastor dan penggunaan bicu mesti berlaku secara berurutan untuk mengelakkan ketidakstabilan.

Parameter Kejuruteraan Lif Mudah Alih:

Protokol Pengesahan Kestabilan

Lif mudah alih memerlukan ujian tambahan bagi setiap ANSI/ALI ALCTV-2017. Margin kestabilan menuntut unit menahan momen terbalik apabila dimuatkan kepada kapasiti 150% dengan platform dipanjangkan sepenuhnya dan berpusat di tepi platform.

Meja Lif Hidraulik untuk Gudang

Meja angkat hidraulik untuk gudang pemasangan mengoptimumkan pengendalian bahan ergonomik, mengurangkan risiko kecederaan pekerja sambil meningkatkan kecekapan pemprosesan. Julat perjalanan menegak dan dimensi platform menentukan kesesuaian aplikasi.

Pengoptimuman Pengendalian Bahan

Meja angkat menghilangkan kecederaan membongkok dan mengangkat dengan meletakkan beban pada ketinggian kerja yang optimum (biasanya 750-950mm untuk operasi berdiri, 650-750mm untuk kerja duduk). Penyepaduan dengan sistem penghantar memerlukan padanan ketinggian yang tepat (±5mm).

Siri peralatan logistik pintar kami menangani keperluan ini, digunakan secara meluas dalam bidang logistik perindustrian dan komersial. Konfigurasi platform menampung dimensi palet standard (1,200 × 1,000mm) dengan julat kapasiti 2,000-4,000kg.

Pertimbangan Kitaran Tugas

Aplikasi gudang menuntut ketahanan kitaran tinggi. Kewajipan standard (8 kitaran/jam) menggunakan silinder satu tindakan dengan keturunan graviti. Aplikasi tugas tinggi (20 kitaran/jam) memerlukan silinder dwi-tindakan dengan turunan berkuasa dan penyejuk minyak untuk menguruskan beban terma.

Pengeluar Lif Hidraulik Tugas Berat

Memilih a pengilang lif hidraulik tugas berat memerlukan pengesahan keupayaan kejuruteraan struktur, kelayakan kimpalan, dan sistem pengurusan kualiti. Struktur menanggung beban memerlukan piawaian fabrikasi yang ketat.

Kejuruteraan Keluli Struktur

Platform tugas berat (kapasiti 5,000kg) menggunakan keluli struktur Q345B (kekuatan hasil 345 MPa) dengan binaan keratan kotak. Prosedur kimpalan mengikut AWS D1.1 atau EN ISO 15614-1 dengan ujian ultrasonik 100% pada sendi kritikal.

Zhejiang Wizplus Smart Equipment Ltd. telah diasaskan pada 2021 dan terletak di Zon Pembangunan Ekonomi dan Teknologi Wilayah di Daerah Deqing, Bandar Huzhou, Wilayah Zhejiang, China. Syarikat itu meliputi kawasan seluas 40,000 meter persegi, termasuk kilang seluas 20,000 meter persegi. Kilang struktur keluli kami adalah 20 meter tinggi, dan kilang struktur konkrit adalah 11 meter tinggi, dilengkapi dengan kren 50 tan dan 16 tan, direka khusus untuk pengeluaran bahagian struktur logam yang besar sambil sesuai untuk pembuatan pelbagai saiz bahagian struktur logam.

Spesifikasi Pembuatan Tugas Berat:

Kepakaran Reka Bentuk dan Pengeluaran

Kami mempunyai pasukan reka bentuk dan pengeluaran yang berpengalaman dengan profesional yang telah berdedikasi untuk industri selama beberapa dekad. Ia adalah syarikat pembuatan peralatan yang mengintegrasikan R&D, reka bentuk dan pengeluaran. Pengiraan struktur mengikut piawaian FEM 1.001 dan EN 1993 (Eurokod 3), dengan analisis unsur terhingga mengesahkan kepekatan tegasan pada sambungan kritikal.

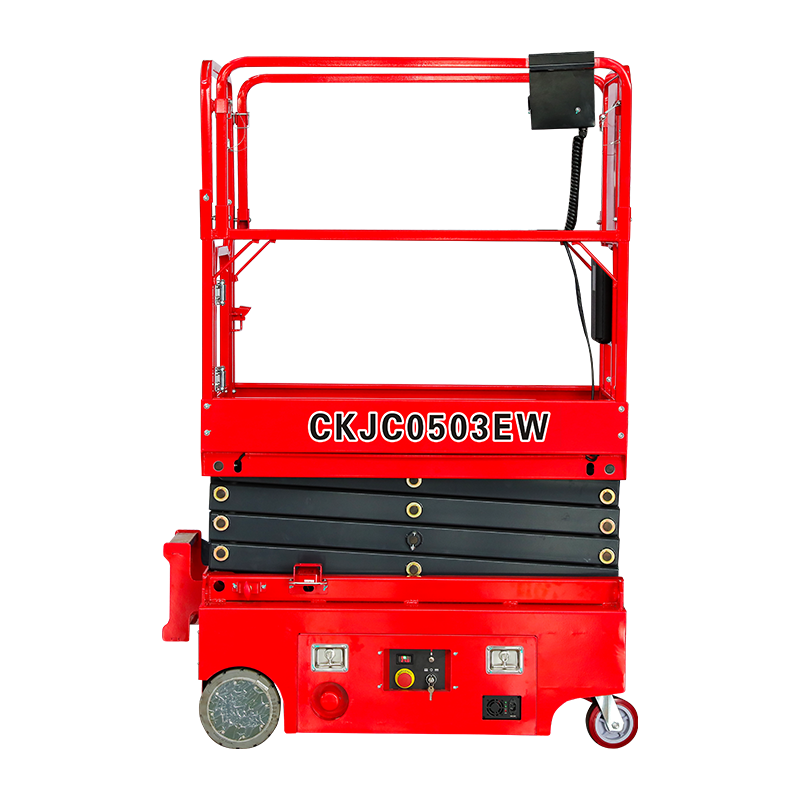

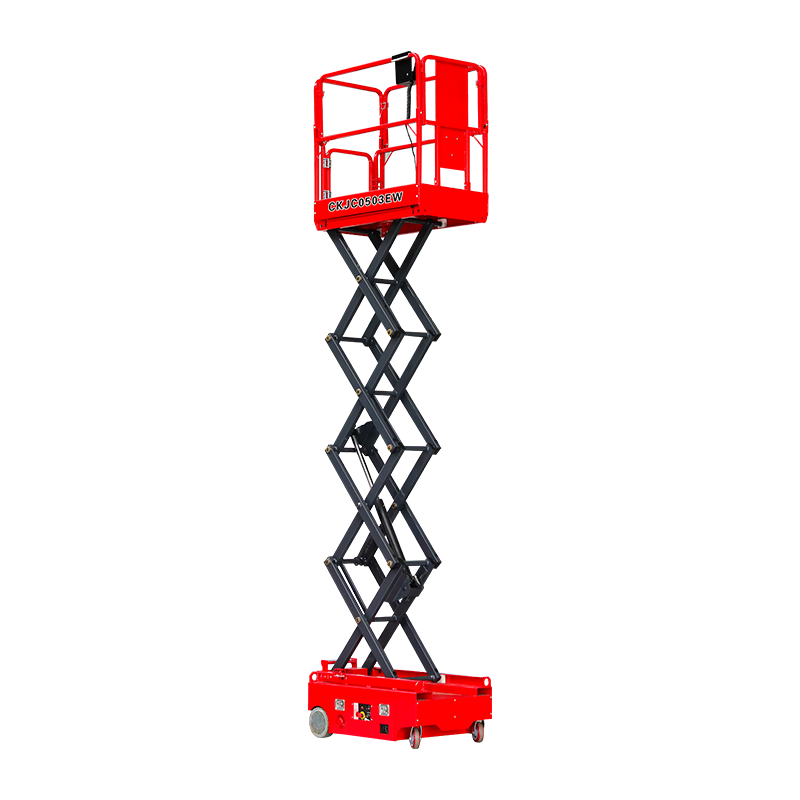

Lif Gunting Hidraulik untuk Kegunaan Industri

Lif gunting hidraulik untuk kegunaan industri menggunakan mekanisme selari berpaut untuk mencapai gerakan menegak dengan kestabilan yang tinggi. Geometri gunting menentukan nisbah angkat dan keperluan daya.

Kinematik Mekanisme Gunting

Lif gunting menggunakan berbilang lengan pantograf yang dipautkan. Kelebihan mekanikal berbeza dengan lanjutan: kedudukan ditarik balik memerlukan daya maksimum (kelebihan mekanikal rendah), manakala kedudukan lanjutan beroperasi pada tekanan berkurangan (kelebihan mekanikal yang tinggi).

Analisis Konfigurasi Gunting:

Penyepaduan Platform Kerja Udara

Produk syarikat kami meliputi satu siri peralatan berteknologi tinggi profesional, seperti platform kerja udara, logistik pintar, dan pertanian pintar, yang digunakan secara meluas dalam banyak bidang seperti pembinaan, logistik perindustrian dan komersial, pertanian. Lif gunting untuk kerja udara menggabungkan pagar (ketinggian 1,100mm), papan kaki (150mm) dan sistem menurunkan kecemasan. Perataan platform mengekalkan kecondongan ±1.5° merentasi sambungan penuh.

Keupayaan Pengilangan Termaju

Peralatan Pengeluaran dan Ketepatan

Kualiti pembuatan bergantung pada keupayaan peralatan dan kawalan proses. Pemotongan laser berkuasa tinggi memastikan kualiti kelebihan untuk pemasangan yang dikimpal, manakala kimpalan robotik mengekalkan konsistensi merentas kumpulan pengeluaran.

Syarikat ini dilengkapi dengan pelbagai kemudahan pengeluaran mewah, termasuk mesin pemotong laser berkuasa tinggi 12000W, mesin pemotong paip laser automatik sepenuhnya 4000W, mesin lentur CNC 300 tan, mesin lentur paip pintar CNC sepenuhnya, barisan pemasangan robot kimpalan, mesin pelarik CNC, peralatan semburan pintar berskala besar, peralatan semburan plastik dan penyemburan plastik yang besar sebagai peralatan pemasangan semburan dan penyemburan plastik. peralatan ujian dipergiatkan dan pusat eksperimen untuk pelbagai produk dan aksesori.

Spesifikasi Proses Pembuatan:

Infrastruktur Pengujian dan Pengesahan

Peralatan ujian yang dipergiatkan dan pusat eksperimen kami mengesahkan prestasi produk melalui ujian beban statik (kapasiti undian 125%), kitaran dinamik (10,000 kitaran) dan pendedahan alam sekitar (semburan garam, kitaran suhu).

Kehadiran dan Sokongan Pasaran Global

Pengedaran dan Perkhidmatan Antarabangsa

Pasaran eksport menuntut pematuhan piawaian serantau (penandaan CE untuk Eropah, ANSI untuk Amerika Utara, AS untuk Australia). Pakej dokumentasi termasuk pengiraan struktur, prosedur kimpalan dan pensijilan bahan.

Produk syarikat dieksport ke banyak negara dan wilayah seperti Eropah, Amerika, Timur Tengah dan Asia Tenggara, dan telah menerima pengiktirafan yang konsisten daripada pelanggan antarabangsa. Pada masa yang sama, syarikat itu secara aktif membangunkan pasaran domestik, mempunyai ratusan pengedar, dan mempunyai rangkaian perkhidmatan jualan dan selepas jualan yang lengkap.

Sokongan Teknikal Selepas Jualan

Rangkaian perkhidmatan yang komprehensif menyediakan ketersediaan alat ganti (komitmen 10 tahun untuk komponen kritikal), dokumentasi teknikal dan sokongan perkhidmatan lapangan. Keupayaan diagnostik jauh membolehkan penyelesaian masalah melalui sistem pemantauan hidraulik yang didayakan IoT.

Syarikat sentiasa berpegang kepada konsep teras profesionalisme, inovasi, integriti dan kecekapan, bertindak balas secara aktif kepada konsep pembangunan baharu seperti hijau dan rendah karbon, menegaskan konsep reka bentuk produk elektrifikasi, penghijauan dan kecerdasan, dan meningkatkan kualiti produk syarikat secara menyeluruh. Kami sangat mengalu-alukan pengguna dan rakan di dalam dan luar negara untuk melawat syarikat untuk komunikasi dan kerjasama. Mari kita mempromosikan pembangunan peringkat tinggi industri kerja udara dan mencipta masa depan yang lebih baik bersama-sama.

Soalan Lazim

Bagaimanakah kapasiti beban disahkan, dan apakah faktor keselamatan yang digunakan untuk reka bentuk lif hidraulik?

Kapasiti berkadar ditentukan melalui ujian statik pada 125% beban berkadar (setiap EN 1494 atau ASME B30.1), diikuti dengan ujian dinamik pada beban berkadar 110% melalui kitaran perjalanan penuh. Reka bentuk struktur menggabungkan faktor keselamatan 2.0 untuk komponen keluli (asas kekuatan hasil) dan 3.0 untuk silinder hidraulik (asas tekanan pecah). Pengilang lif hidraulik tugas berat pensijilan memerlukan penyaksian pihak ketiga bagi ujian ini. Pusat ujian kami menjalankan ujian tekanan 100% silinder pada tekanan kerja 1.5x sebelum pemasangan.

Apakah spesifikasi bendalir hidraulik yang diperlukan, dan berapa kerap penyelenggaraan perlu dilakukan?

Aplikasi standard menggunakan minyak hidraulik ISO VG 46 dengan indeks kelikatan >95. Persekitaran suhu rendah (-20°C) memerlukan VG 32, manakala operasi suhu tinggi (>60°C ambien) mendapat manfaat daripada VG 68. Analisis cecair harus berlaku setiap 2,000 jam operasi atau setiap tahun, memeriksa pencemaran zarah (ISO 4406 18/16/13 maks), kandungan air (mg <0.1%), dan <0.5 peratus. KOH/g). Elemen penapis memerlukan penggantian pada 500 jam atau apabila tekanan pembezaan melebihi 0.5 bar.

Bolehkah lif gunting hidraulik disesuaikan untuk aplikasi perindustrian khusus?

ya, lif gunting hidraulik untuk kegunaan industri penyesuaian termasuk dimensi platform (sehingga 6m × 3m), peningkatan kapasiti (sehingga 20,000kg), salutan khusus (keluli tahan karat untuk pemprosesan makanan, kalis letupan untuk kawasan berbahaya), dan ciri penyepaduan (penghantar penggelek, meja putar, fungsi kecondongan). Jadual angkat tersuai untuk automasi gudang mungkin termasuk kedudukan automatik (ketepatan ±2mm) dan penyepaduan dengan WCS (Sistem Kawalan Gudang). Masa utama pembangunan untuk reka bentuk tersuai berjulat 8-12 minggu selepas kelulusan reka bentuk.

Apakah keperluan asas konkrit yang digunakan untuk pemasangan lif hidraulik kekal?

Dua jawatan lif hidraulik untuk kedai membaiki kereta pemasangan memerlukan ketebalan konkrit minimum 200mm pada kekuatan mampatan 3000 psi (20.7 MPa), dengan tetulang 1%. Lif empat tiang boleh menggunakan konfigurasi yang dipasang di permukaan dengan beban lantai yang sesuai (konkrit minimum 150mm). Kapasiti galas tanah mestilah melebihi 150 kPa; keadaan tanah yang buruk memerlukan tapak yang direka bentuk. Bolt penambat (M16-M24, gred 8.8) memerlukan pemasangan epoksi dengan kedalaman benam minimum 100mm. Pengesahan selepas pemasangan termasuk ujian tarik pada 50% daripada beban hasil bolt.

Bagaimanakah lif hidraulik mudah alih mengekalkan kestabilan tanpa berlabuh kekal?

Lif hidraulik mudah alih untuk garaj kestabilan bergantung pada reka bentuk pusat graviti rendah dan dimensi tapak lanjutan. Bicu penstabil (skru atau hidraulik) memindahkan beban terus ke lantai, memintas roda kastor semasa operasi mengangkat. Pengiraan kestabilan memastikan momen terbalik (beban × jarak mendatar dari pusat) kekal di bawah 75% daripada momen rintangan (berat unit × jejari tapak). Sistem saling kunci menghalang operasi lif melainkan semua penstabil digunakan sepenuhnya dan disahkan melalui suis had. Pemuatan lantai tidak boleh melebihi 3.5 MPa untuk mengelakkan penghancuran konkrit.

Rujukan

• Institut Piawaian Kebangsaan Amerika. (2019). ANSI/ALI ALCTV-2017 Standard Kebangsaan Amerika untuk Lif Automotif—Keperluan Keselamatan untuk Pembinaan, Pengujian dan Pengesahan . Chicago, IL: Institut Angkat Automotif.
• Jawatankuasa Penyeragaman Eropah. (2020). EN 1494:2000 A1:2008 Bicu mudah alih atau boleh alih dan peralatan mengangkat yang berkaitan . Brussels: CEN.
• Persatuan Jurutera Mekanikal Amerika. (2018). ASME B30.1-2018 Bicu, Penggelek Industri, Pemutus Udara dan Gantrik Hidraulik . New York: ASME.
• Pertubuhan Antarabangsa untuk Standardisasi. (2015). ISO 4413:2010 Kuasa bendalir hidraulik—Peraturan am dan keperluan keselamatan untuk sistem dan komponennya . Geneva: ISO.
• Jawatankuasa Penyeragaman Eropah. (2005). EN 1993-1-1:2005 Eurocode 3: Reka bentuk struktur keluli—Bahagian 1-1: Peraturan am dan peraturan untuk bangunan . Brussels: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023). Maklumat DGUV 208-008: Lif Hidraulik—Pemeriksaan dan Pengujian . Berlin: DGUV.
